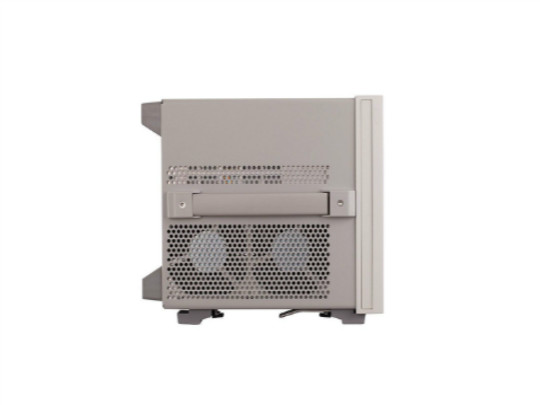

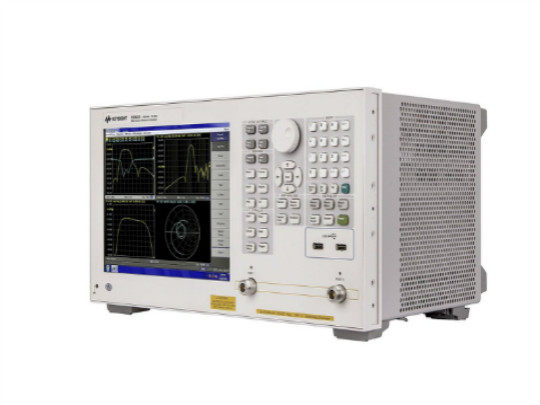

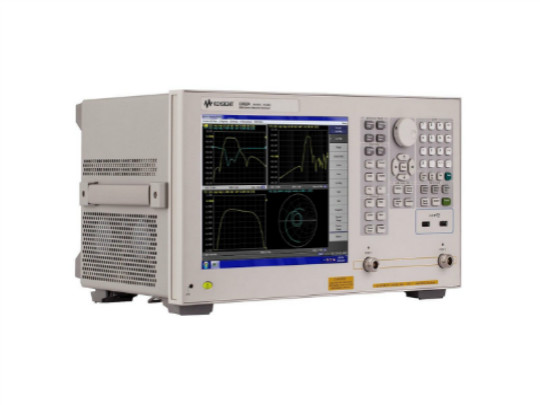

E5061B ENA 系列網絡分析儀

提供各種測試儀選件，讓您選擇適合自身測試需求的配置：100 kHz 至 1.5 GHz/3 GHz，2 端口，50 或 75 Ω，傳輸/反射或 S 參數測試儀
使用低頻-射頻選件（選件 3L5）滿足各類應用需求：5 Hz 至 3 GHz，2 端口，50 Ω，S 參數測試儀，增益相位測試端口，內置的直流偏置源
在單臺儀器中整合了網絡分析和阻抗分析功能，針對您的應用量身定制（選件 3L5 和 005）

Accessories
E5061B-820	Add mouse
E5061B-810	Add keyboard
E5061B-1CP	Rack mount and front handle kit
E5061B-1CN	Front handle kit
E5061B-1CM	Rack mount kit
E5061B-720	Add 50 ohm resistor set

Test set
E5061B-3L5	LF-RF network analyzer with DC bias source, 5 Hz to 3 GHz
E5061B-235	S-parameter test set, 100 kHz to 3 GHz, 50 ohm system impedance
E5061B-217	S-parameter test set, 100 kHz to 1.5 GHz, 75 ohm system impedance
E5061B-215	S-parameter test set, 100 kHz to 1.5 GHz, 50 ohm system impedance
E5061B-137	Transmission/Reflection test set, 100 kHz to 3 GHz, 75 ohm system impedance
E5061B-135	Transmission/Reflection test set, 100 kHz to 3 GHz, 50 ohm system impedance
E5061B-117	Transmission/Reflection test set, 100 kHz to 1.5 GHz, 75 ohm system impedance
E5061B-115	Transmission/Reflection test set, 100 kHz to 1.5 GHz, 50 ohm system impedance
E5061B-237	S-parameter test set, 100 kHz to 3 GHz, 75 ohm system impedance
E5061B-3L3	LF-RF network analyzer with DC bias source, 5 Hz to 500 MHz
E5061B-3L4	LF-RF network analyzer with DC bias source, 5 Hz to 1.5 GHz

Timebase stability
E5061B-1E5	High stability timebase

Hard disk drive option
E5061B-020	Standard Data Storage

Additional features
E5061B-010	時域分析/故障定位分析
E5061B-005	用于低頻-射頻網絡分析儀的阻抗分析
E5061B-006	無線功率傳輸分析

Calibration documentation
E5061B-A6J	ANSI Z540-1-1994 Calibration
E5061B-1A7	Calibration + Uncertainties + Guardbanding (Not Accredited)

大頻率	3 GHz
動態范圍	120 dB
輸出功率	10 dBm
軌跡噪聲	0.005 dBrms
內置端口數量	2 端口
諧波	-25 dBc
本底噪聲	-110 dBm
掃描速度高可達 201 個點	9毫秒
應用	S 參數 故障點距離回波損耗插入損耗/增益低頻電路（5 Hz）
元器件	電纜放大器諧振器直流-直流轉換器/PDN 天線/線圈/RFID 濾波器 LCR 組件
臺式	是
