多功能混合信號設計調試工具。
MSO/DPO2000B 混合信號示波器系列提供高達 200 MHz 的帶寬和 1 GS/s 采樣率，以入門級的價格帶給您調試功能。由于多達 20 條通道，您只需一臺設備即可分析模擬和數字信號。再結合自動串行和并行總線分析、FilterVu™ 低通濾波器和創新的 Wave Inspector® 控件，MSO/DPO2000B 系列為您提供多功能工具，簡化和加快復雜設計的調試工作。
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 70 MHz | 1 GS/s | 1 M 點 | 2 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 100 MHz | 1 GS/s | 1 M 點 | 2 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 70 MHz | 1 GS/s | 1 M 點 | 2 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 70 MHz | 1 GS/s | 1 M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 200 MHz | 1 GS/s | 1 M 點 | 2 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 100 MHz | 1 GS/s | 1 M 點 | 2 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 100 MHz | 1 GS/s | 1 M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 70 MHz | 1 GS/s | 1 M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 200 MHz | 1 GS/s | 1 M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 200 MHz | 1 GS/s | 1 M 點 | 2 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 100 MHz | 1 GS/s | 1 M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 200 MHz | 1 GS/s | 1 M 點 | 4 | 16 |
特點 |
優點 |

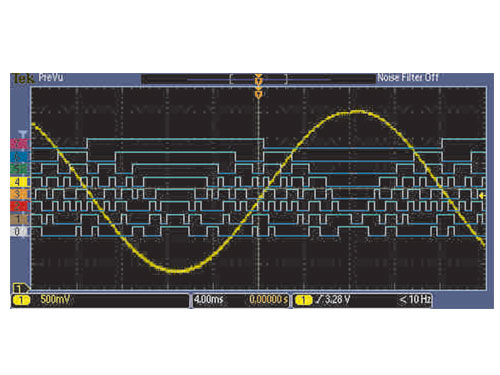

| 多達 4 條模擬通道和 16 條數字通道 | 一臺儀器即可分析模擬信號和數字信號，為復雜設計實現系統級排障。 |
| 完整的觸發集合 | 提供超過 125 種觸發組合，包括建立時間/保持時間、串行包內容和并行數據，快速捕獲異常信號。 |
| Wave Inspector® 控件 | 方便地在很長的記錄長度內搜索、標記和導航，找到事件出現的所有位置。 |
| 自動測量 | 29 種自動測量和 FFT 分析，簡化對器件的分析。 |
| 并行總線觸發和分析（MSO 系列） | 自動觸發、解碼和搜索，快速調試您的并行總線。 |
| 串行觸發和分析選件 | 自動觸發、解碼和搜索，快速調試常見串行總線 – I2C、SPI、CAN、LIN 和 RS-232/422/485/UART。 |
| TekVPI® 通用型探頭接口 | 在示波器和探頭之間實現智能通信，允許直接連接電流探頭（包括交流和直流）、差分探頭和單端有源探頭。 |
| 5 年保修 | 與競爭示波器相比，節省更換成本和維護成本。 |
Low Voltage Single Ended Probes
| 探頭 | 說明 |
|---|---|
| TAP1500 |
有源探頭：1.5 GHz，10X，單端，TekVPI |
Current Probe
| 探頭 | 說明 |
|---|---|
| TCP0020 | 探頭，AC/DC 電流；20 安培，xx MHz 帶寬，TekVPI 接口 - 可追溯校準標準證明 |
| TCP0150 | 電流探頭：20 MHz，5 mA 至 212 A，AC/DC，TekVPI |
| TCP2020 |
電流探頭，DC 耦合，50 MHZ 帶寬，20 A，BNC 接口 |
High Voltage Differential Probes
| 探頭 | 說明 |
|---|---|
| TDP0500 |
差分探頭：500 MHz，5X/50X，+/- 42V，TekVPI |
| TDP1000 |
差分探頭：1 GHz，5X/50X，+/- 42V，TekVPI |
| THDP0100 |
差分探頭；100 MHZ TekVPI 差分高壓探頭 |
| THDP0200 |
差分探頭；200 MHZ TekVPI 差分高壓探頭 |
| TMDP0200 |
差分探頭；200 MHZ TekVPI 差分中壓探頭；TMPD0200 |
Passive Probe
| 探頭 | 說明 |
|---|---|
| TPP0100 |
無源探頭：100 MHz，10X，BNC |
| TPP0200 |
無源探頭：200 MHz，10X，BNC |
