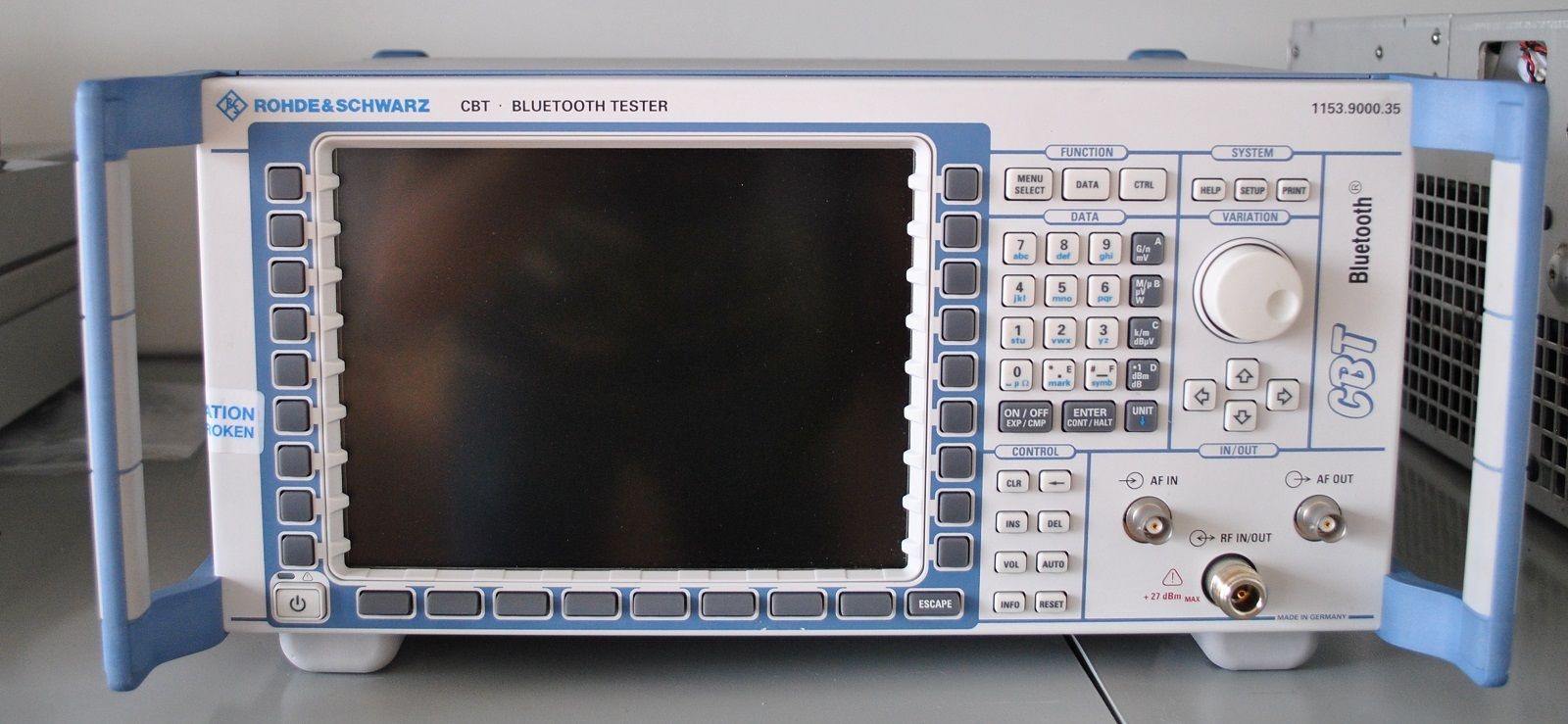

R&S®CBT Bluetooth® 測試儀可在跳頻或非跳頻模式下，在信道上進行藍牙 RF 測試。它提供了大量統計監測和測量功能。例如，可以設定每個測量值的允許誤差，并在經過一定數量的測量之后或超出允許誤差時停止測量序列。另外還可針對用戶定義的數據包數來顯示功率軌跡、調制與頻譜以及平均化的小值或大值軌跡等。
主要特點
• 在研發過程中可十分靈活地進行故障排除
• 測量時間非常短，可實現高生產能力
• 集成頻譜測量功能
• 提供了多種音頻選件
• 符合Bluetooth® 1.2, 2.0, 2.1, 3.0 + HS, 4.0, 4.1 和 4.2 的藍牙設備射頻測試
• R&S®CBTGo 軟件支持38種Bluetooth® RF 測試案例
• 提供了經濟實用的生產型 R&S®CBT32 機架設備
Bluetooth® 詞語和徽標由 Bluetooth® SIG, Inc.擁有，羅德與施瓦茨公司對該標記的使用已得到許可。其他商標和產品名稱術語屬于相應的產品擁有者。
主要特點
• 在研發過程中可十分靈活地進行故障排除
• 測量時間非常短，可實現高生產能力
• 集成頻譜測量功能
• 提供了多種音頻選件
• 符合Bluetooth® 1.2, 2.0, 2.1, 3.0 + HS, 4.0, 4.1 和 4.2 的藍牙設備射頻測試
• R&S®CBTGo 軟件支持38種Bluetooth® RF 測試案例
• 提供了經濟實用的生產型 R&S®CBT32 機架設備
• EDR 選件 (R&S®CBT-K55) 在 R&S®CBT Bluetooth® 測試儀的基礎上增加了大量的EDR 射頻測試。
Bluetooth® 詞語和徽標由 Bluetooth® SIG, Inc.擁有，羅德與施瓦茨公司對該標記的使用已得到許可。其他商標和產品名稱術語屬于相應的產品擁有者。
Type
Designation
Base Unit
Hardware Options
-
R&S®CBT-B41Order No. 1170.3406.05Dual-Channel Audio Generator and Analyzer
for R&S®CBT
-
R&S®CBT-B41Order No. 1170.3406.02Dual-Channel Audio Generator and Analyzer
for R&S®CBT32
-
R&S®CBT-B42Order No. 1170.3706.03Digital Audio Interface
for R&S®CBT and R&S®CBT32
S/P-DIF; [[pas:CBT]]-B41 required
Software Options
-
R&S®CBTgoSoftware for automated testing
-
R&S®CBT-K52Order No. 1170.4002.02A2DP Stereo Profile and SBC Codec
for R&S®CBT and R&S®CBT32
[[pas:CBT-B41]] required
-
R&S®CBT-K54Order No. 1170.3806.02Handsfree and Headset Profiles
for R&S®CBT and R&S®CBT32
-
R&S®CBT-K55Order No. 1170.3206.02Enhanced Data Rate (EDR)
for R&S®CBT and R&S®CBT32
-
R&S®CBT-K57Order No. 1170.4102.02Bluetooth® Low Energy Option
Recommended Extras
-
R&S®CBT-ZUSBOrder No. 1170.4254.00Bluetooth low energy automation box
Controls EUTs with USB interface, for R&S®CBT/CBT32 with Bluetooth LE option R&S®CBT-K57
-
R&S®ZZA-S03Order No. 1105.6756.0019" Rack Adapter
4 HU, for R&S®CBT
-
R&S®DCV-1Order No. 0240.2187.08Documentation of Calibration Values
-
R&S®CMW-Z10Order No. 1204.7008.04RF Shield Box
External gas springs, assembled
發射機測量
• 功率
° 額定功率、峰值功率、泄漏功率
° 功率控制
° EDR：相對功率
• 定時
° 分組定時誤差
° EDR：保護時間
• 頻譜
° 20 dB 帶寬、相鄰信道功率 (ACP)、頻率范圍
° EDR：帶內雜散輻射（選通 ACP）
• 調制
° 平均、大和小頻率偏移
° EDR：均方根 DEVM、峰值 DEVM、99% DEVM
° EDR：差分相位編碼
° EDR：I/Q 星座圖
° EDR：相位差特性
• 頻率
° 頻率準確度 (ICFT)、頻率漂移、大漂移率
° EDR：載波頻率穩定性 ωi 和 ω0
接收機測量
• 基本速率和 EDR 數據包的誤碼率 (BER)
• 符合基本速率和 EDR 數據包射頻測試規范的有擾發射測量
• 誤碼率（BER） 搜索功能：用于預定義 了BER下的 靈敏度測量
• 分組包差錯率 (PER)
• 否定應答（NAK ）率
Bluetooth® 射頻測試案例
R&S®CBT 和 R&S®CBT32 可被用于對 V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth® RF 測試規范中所規定的以下藍牙測試進行分析：
• TRM/CA/01/C（輸出功率）
• TRM/CA/03/C（功率控制）
• TRM/CA/04/C（TX 輸出頻譜 – 頻率范圍）
• TRM/CA/05/C（TX 輸出頻譜 – 20 dB 帶寬）
• TRM/CA/06/C（TX 輸出頻譜 – 相鄰信道功率）
• TRM/CA/07/C（調制特性）
• TRM/CA/08/C（初始載波頻率誤差容限）
• TRM/CA/09/C（載波頻率漂移）
• TRM/CA/10/C（EDR 相對發射功率）
• TRM/CA/11/C（EDR 載波頻率穩定性和調制精度）
• TRM/CA/12/C（EDR 差分相位編碼）
• TRM/CA/13/C（EDR 帶內雜散發射）
• RCV/CA/01/C（靈敏度 – 單時隙數據包）
• RCV/CA/02/C（靈敏度 – 多時隙數據包）
• RCV/CA/06/C（大輸入電平）
• RCV/CA/07/C（EDR 靈敏度）
• RCV/CA/08/C（EDR BER 底限性能）
• RCV/CA/10/C（EDR 大輸入電平）
音頻功能
R&S®CBT 的內置藍牙音頻編解碼器支持 CVSD、A 律和 μ 律編碼。為了能對藍牙設備進行廣泛的音頻測試，可將以下音頻選件用于 R&S®CBT 和 R&S®CBT32：
• 雙通道音頻信號發生器和分析儀 (R&S®CBT-B41)
此選件用于對被測藍牙設備的音頻特性進行測量。它在 R&S®CBT 的前面板上增加了 4 個連接器。音頻信號通過內置的音頻開關被傳送到用于外部設備的連接器或內部藍牙語音編解碼器。這樣就可以對各種場景進行測試。
• 數字音頻接口 (R&S®CBT-B42)
• 支持免提和頭戴功能 (R&S®CBT-K54)
• 支持 A2DP 立體聲和 SBC 編解碼器 (R&S®CBT-K52)
用于自動測試的 R&S®CBTGo 軟件
R&S®CBTGo 是一個用于對 R&S®CBT 和 R&S®CBT32 進行遠程控制的 PC 應用軟件。該軟件可從羅德與施瓦茨公司網站免費下載。通過使用 R&S®CBTGo，可將各種測試模塊進行配置與組合，從而方便地建立任何所需的測試序列。只需按一個按鈕，軟件即可生成測量報告。報告可以各種格式進行存儲。R&S®CBTGo 提供了很多實例測試序列，例如，可自動執行各種藍牙 RF 測試。該軟件可將大量圖形元素加到測量報告中，因此是研發和產品驗證過程中的一個寶貴工具。
• 功率
° 額定功率、峰值功率、泄漏功率
° 功率控制
° EDR：相對功率
• 定時
° 分組定時誤差
° EDR：保護時間
• 頻譜
° 20 dB 帶寬、相鄰信道功率 (ACP)、頻率范圍
° EDR：帶內雜散輻射（選通 ACP）
• 調制
° 平均、大和小頻率偏移
° EDR：均方根 DEVM、峰值 DEVM、99% DEVM
° EDR：差分相位編碼
° EDR：I/Q 星座圖
° EDR：相位差特性
• 頻率
° 頻率準確度 (ICFT)、頻率漂移、大漂移率
° EDR：載波頻率穩定性 ωi 和 ω0
接收機測量
• 基本速率和 EDR 數據包的誤碼率 (BER)
• 符合基本速率和 EDR 數據包射頻測試規范的有擾發射測量
• 誤碼率（BER） 搜索功能：用于預定義 了BER下的 靈敏度測量
• 分組包差錯率 (PER)
• 否定應答（NAK ）率
Bluetooth® 射頻測試案例
R&S®CBT 和 R&S®CBT32 可被用于對 V1.2/V2.0/V2.0+EDR/V2.1/V2.1+EDR Bluetooth® RF 測試規范中所規定的以下藍牙測試進行分析：
• TRM/CA/01/C（輸出功率）
• TRM/CA/03/C（功率控制）
• TRM/CA/04/C（TX 輸出頻譜 – 頻率范圍）
• TRM/CA/05/C（TX 輸出頻譜 – 20 dB 帶寬）
• TRM/CA/06/C（TX 輸出頻譜 – 相鄰信道功率）
• TRM/CA/07/C（調制特性）
• TRM/CA/08/C（初始載波頻率誤差容限）
• TRM/CA/09/C（載波頻率漂移）
• TRM/CA/10/C（EDR 相對發射功率）
• TRM/CA/11/C（EDR 載波頻率穩定性和調制精度）
• TRM/CA/12/C（EDR 差分相位編碼）
• TRM/CA/13/C（EDR 帶內雜散發射）
• RCV/CA/01/C（靈敏度 – 單時隙數據包）
• RCV/CA/02/C（靈敏度 – 多時隙數據包）
• RCV/CA/06/C（大輸入電平）
• RCV/CA/07/C（EDR 靈敏度）
• RCV/CA/08/C（EDR BER 底限性能）
• RCV/CA/10/C（EDR 大輸入電平）
音頻功能
R&S®CBT 的內置藍牙音頻編解碼器支持 CVSD、A 律和 μ 律編碼。為了能對藍牙設備進行廣泛的音頻測試，可將以下音頻選件用于 R&S®CBT 和 R&S®CBT32：
• 雙通道音頻信號發生器和分析儀 (R&S®CBT-B41)
此選件用于對被測藍牙設備的音頻特性進行測量。它在 R&S®CBT 的前面板上增加了 4 個連接器。音頻信號通過內置的音頻開關被傳送到用于外部設備的連接器或內部藍牙語音編解碼器。這樣就可以對各種場景進行測試。
• 數字音頻接口 (R&S®CBT-B42)
• 支持免提和頭戴功能 (R&S®CBT-K54)
• 支持 A2DP 立體聲和 SBC 編解碼器 (R&S®CBT-K52)
用于自動測試的 R&S®CBTGo 軟件
R&S®CBTGo 是一個用于對 R&S®CBT 和 R&S®CBT32 進行遠程控制的 PC 應用軟件。該軟件可從羅德與施瓦茨公司網站免費下載。通過使用 R&S®CBTGo，可將各種測試模塊進行配置與組合，從而方便地建立任何所需的測試序列。只需按一個按鈕，軟件即可生成測量報告。報告可以各種格式進行存儲。R&S®CBTGo 提供了很多實例測試序列，例如，可自動執行各種藍牙 RF 測試。該軟件可將大量圖形元素加到測量報告中，因此是研發和產品驗證過程中的一個寶貴工具。
